Unidade Completa de Eletroterapia e Biofeedback

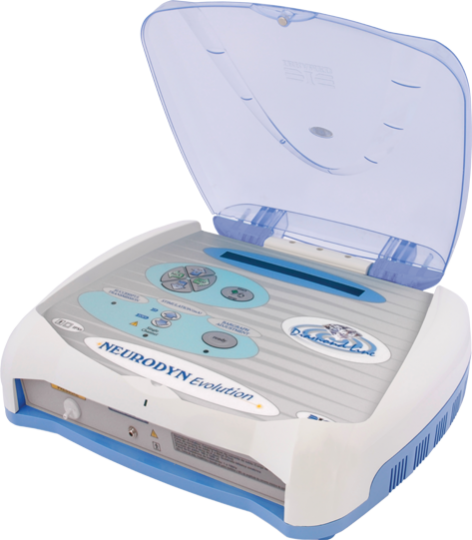

O NEURODYN EVOLUTION é uma unidade completa de eletroterapia e biofeedback manométrico-perineal de simples operação, informatizada ou não informatizada, com 1 canal de saída, possibilitando múltiplas opções de tratamento, tornando-se essencial para um tratamento uroginecológico ou coloproctológico de elevada qualidade. É um equipamento destinado às modalidades eletroterápicas de baixa frequência (mesma faixa das frequências utilizadas na estimulação TENS e FES).
Para o biofeedback, o paciente deverá realizar contrações perineais e o equipamento fornecerá informações visuais quanto às intensidades as quais as contrações poderão ser feitas. No modo informatizado, estas informações aparecerão na tela do computador; no modo não informatizado, em uma torre de bargraph (barra de luzes coloridas) acessório do equipamento. Deste modo, poderão ser visualizadas tanto as forças das contrações perineais quanto as sugestões de contração fornecidas pelo equipamento.
Devido ao fato de a tecnologia utilizada ser a mesma dos microcomputadores, estes controles operam via teclados de toque no gabinete do aparelho (modo não informatizado) ou teclado do computador e mouse (modo informatizado). Todas as informações referentes aos parâmetros escolhidos pelo profissional terapeuta serão mostradas em visor de cristal líquido alfanumérico, quando o aparelho estiver operando no modo de funcionamento não informatizado, ou na tela do computador, quando no modo informatizado.
O NEURODYN EVOLUTION possibilita a escolha dos seguintes parâmetros de estimulação para os modos de funcionamento informatizado e não informatizado:
Forma de Onda: | Pulsos Retangulares, Bifásicos, Simétricos, Balanceados. |
Intensidade Máxima de Corrente: | 80 mA pico para uma carga de 1 kΩ (modo de saída em fonte de corrente). |
Controle de Intensidade: | Teclas UP e DOWN localizadas sobre o painel do equipamento. |
Timer: | Permite selecionar o tempo de aplicação de 1 a 60 minutos (step de 1 minuto). Ao término do tempo escolhido, soará um sinal sonoro e cessará a passagem de corrente para o paciente. O valor selecionado decrescerá conforme este tempo for se esgotando. |
R (frequência de repetiçãodos pulsos): | Variável de 1 Hz a 150 Hz em steps de 5 Hz. |
T (duração do pulso): | Variável de 100 µs a 1000 µs em steps de 50 µs. Após a geração deste, é gerado outro pulso com igual duração e polaridade invertida para efeito de balanceamento das cargas elétricas nos tecidos. |
RISE (rampa de subida do pulso): | Tempo de subida do pulso, variável de 0 a 10 segundos (step de 1 segundo). Regula a velocidade da contração, ou seja, o tempo desde o começo até a máxima contração muscular. Tempos altos produzem uma lenta e gradual contração. Tempos pequenos produzem uma contração mais repentina (súbita). |
DECAY (rampa de descida do pulso): | Tempo de descida do pulso, variável de 0 a 10 segundos (step de 1 segundo). Regula a velocidade com que a contração diminui, ou seja, o tempo desde a máxima contração até o relaxamento muscular. Tempos altos produzem um relaxamento lento. Tempos baixos produzem um relaxamento repentino (súbito). |
ON TIME (tempo ligado): | Tempo de máxima contração muscular, variável de 0 a 30 segundos (step de 1 segundo). Regula o tempo que a corrente circula pelos eletrodos durante cada ciclo de estimulação. |
OFF TIME (tempo desligado): | Tempo de repouso da contração muscular, variável de 0 a 30 segundos (step de 1 segundo). Regula o tempo que a corrente não circula pelos eletrodos durante cada ciclo. |
Alimentação: | Bivolt 110 / 240 V~ (60 Hz). |
Potência de entrada - Consumo (máx): | 30 Va. |
Fusível de proteção de rede: | 500 mA (20AG). |
Canais de saída: | 1 canal para eletroestimulação (single channel) e 1 canal para biofeedback manométrico-perineal. |
Timer: | Variável de 1 a 60 minutos (steps de 1 min.) com contagem regressiva. |
Dimensões (mm): | 360 x 300 x 115 (L x P x A). |
Peso (aprox. sem acessórios): | 0,5 Kg. |
Parâmetros de eletroestimulação (para os modos de funcionamento informatizado e não informatizado):
| Faixa de Amplitude: | 80 mA pico. |
| Forma de Pulso: | Onda retangular bifásica simétrica balanceada. |
| Duração (largura - T) da fase positiva do pulso de corrente a 50% da amplitude máxima: | Variável de 100 µs a 1000 µs (steps de 50). |
| Faixa de Frequência de Repetição de Pulso (R) a 50% da amplitude máxima: | Variável de 1 Hz a 150 Hz (steps de 5 Hz). |
| ON Time: | Variável de 1 a 30 segundos (steps de 1 segundo). |
| OFF Time: | Variável de 1 a 30 segundos (steps de 1 segundo). |
| RISE (tempo de Subida do Trem de Pulsos): | Variável de1 a 10 segundos (steps de 1 segundo). |
| DECAY (tempo de Descida do Trem de Pulsos): | Variável de1 a 10 segundos (steps de 1 segundo). |
Parâmetros de biofeedback - Modo de funcionamento não informatizado:
- 1 a 5 picos durante um período de tempo de 1 a 10 seg seguidos de um repouso inferior de 10 ou 20% durante um período de tempo de 1 a 20 segundos.
- Trabalhos Isométricos de 30 a 95% seguidos de um repouso inferior de 10 ou 20% durante um período de tempo de 1 a 20 segundos.
